SPZ 中频感应加热设备介绍

   中频SPZ系列产品频率为200HZ～20KHZ，功率为15～600KW，由于频率低，此类产品多用于加热深度深或透热的应用场合，如棒料热锻、2KG以上金属材料熔炼、热配合、模具整体回火、焊前预热等。 我公司中频电源适用频率范围广：200HZ～20KHZ，在配套过程中，可按照客户具体应用，综合考虑透热要求、加热效率、工作噪音、电磁搅拌力等各种因素，设计合适的工作频率范围，取得最好的综合加热效果。



      我公司中频设备采用传统的并联谐振电路，易于进行设备配套和感应圈设计，设备的实际输出功率基本都可以调试至80%以上；并且可以直接置换可控硅式中频电源和其它中频电源。
SPZ系列中频电源采用全固态IGBT变频及功率调节，采用我公司独创的第三代软开关技术---软开关谐振双调控及频率自动跟踪技术，是高可靠性的保证；设备中设计了全方位的保护功能如过流保护、欠水保护、过热保护、过压保护、短路保护、缺相保护等，大于增加设备的可靠性又方便设备的维护工作；设备有多种显示功能如频率显示、电流显示、电压显示、功率显示，使设备工作状况直观化，对于设计感应圈和电容调节更具指导作用；



 1.中频电源的优点

   SPZ系列中频设备体小量轻，对比常规的可控硅式中频电源，可为客户节省10倍的生产空间；设备全部为100%全负载、24小时连续工作能力；设备高效节能，全功率范围内，都有极高的功率因数和电源效率。



2.中频电源的型号及含义
      SPZ-○○ X

其中： SPZ表示双平中频系列

          ○○   表示额定输入功率

           X    表示附加功能，  A为带计时功能， B为带中频变压器



 3.主要型号
SPZ-15、SPZ-25、SPZ-35、SPZ-45、SPZ-70、SPZ-90、SPZ-110、SPZ-160、SPZ-240、SPZ-300 和 SPZ-600

双平SPZ中频系列电源全部采用并联谐振电路，根据应用场合不同，可选择直接输出或用中频变压器输出，基本结构及组成有以下两种：

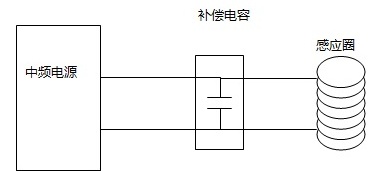

（1）组成结构一：中频电源 + 电容 + 中频感应圈
这种结构最为常用，如中频锻造炉、中频熔炼炉等都采用这种结构，设备简单，损耗低，工作效率高，且制造成本低。
这种结构时，感应圈比较长，通常要用3米—10米长的铜管绕制。
由于中频电源直接输出，所以感应圈上电压最高为550V，且不与主电隔离，所以感应圈必须良好绝缘，不能直接暴露在外；

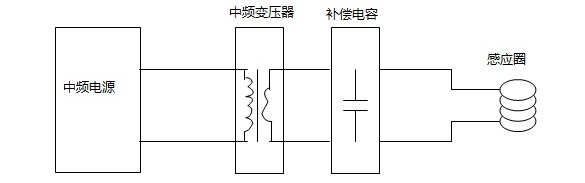

（2）组成结构二：中频电源 + 电容 + 中频变压器 + 感应圈
这种结构也比较常用，如真空熔炼炉、中频淬火等。在这种结构中，通过改变中频变压器的变比，可以得到不同的输出电压和感应圈电流，以适应不同的使用要求；
这种结构中，感应圈与主电隔离，所以感应圈安全性好，绝缘要求低，甚至铜管可直接暴露在外，感应圈制作简单容易。
这种结构中，由于增加了中频变压器的制造成本，所以设备成本较高，而且中频变压器体积较大，也增加了一定的能量损耗。 频率越低，中频变压器越大，成本越高，损耗也越大。

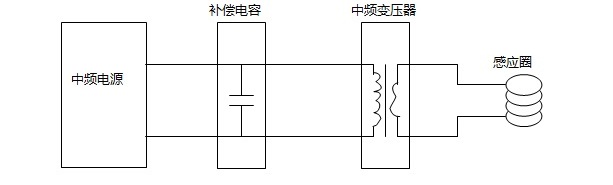

或者：
